光栅尺使用简介

直线光栅尺用于测量直线轴的移动位置。由于直接测量机械位置，因此能够最准确的反应机床的实际位置。

对于机床控制而言光栅尺能够：
? 消除滚珠丝杠的反向间隙；
? 消除丝杆、导轨由于温度变化所带来的位置误差；（大型）
? 消除滚珠丝杠的螺距误差所带来的位置误差；
对于机床控制而言，光栅尺常常应用于以下场合：
     1、高精密机床：提高加工精度，提升产品的品质；
     2、大型机床，如：大型龙门、卧加、镗铣床等；
          使用光栅尺能够减小由于过长的传动链带来的传动误差，同时减
          小温度变化带来的形变误差；
     3、采用直驱技术的新型电机：直线电机等。




对于机床上使用的光栅尺，我们通常关注以下技术规格：
     1、光栅尺的结构：钢带、玻璃；
     2、光栅尺的信号类型：串行信号、方波信号、正弦波信号(1-Vpp)；
     3、光栅尺的分辨率；
     4、光栅尺的信号周期、倍频；




机床用光栅尺按照结构分类：
       1、钢带结构。
             钢带结构适用于长距离移动距离，
       2、玻璃结构。
             玻璃结构由于热稳定性好，因此适用于高精度光栅尺；但是测量距
             离不会太长。
      另外，超高精度的测量还可能会使用陶瓷基体的光栅尺。
机床用光栅尺按照测量方法分类：
      ①增量式光栅尺、②绝对式光栅尺、③距离码式光栅尺。




光栅尺信号主要包括3种：串行信号、正弦波信号与方波信号。
1、串行信号：串行信号是指符合FANUC传输协议的信号。
      采用该信号的光栅尺传输信号为串行数据。故可靠性与稳定性比较高。

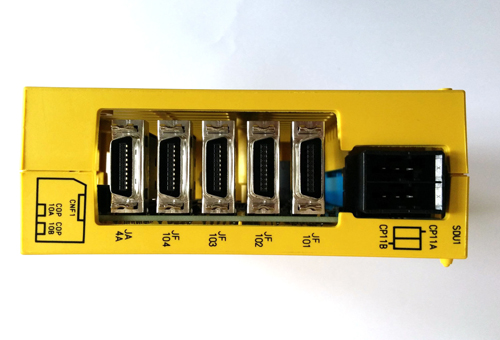

2、正弦波信号：也称为1-Vpp信号。A06B-6061-C201 可扩展
      信号通常为2相相位差为90°电子角的信号。
